2010年6月21日新闻稿

成功开发日立锡膏印刷机 “HP-07”“HP-08”
性价比高，提高大型基板的生产率

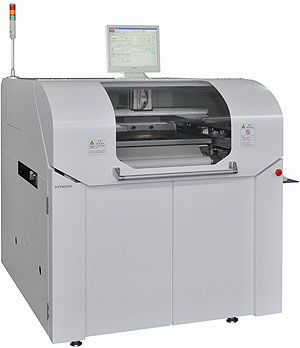

图片：日立锡膏印刷机 “HP-07”“HP-08”

　　此次，株式会社日立工业设备技术（执行董事、社长：東原 敏昭）开发了以大尺寸印刷基板（Min50×50mm～Max620×510mm）为对象的新型锡膏印刷机“HP-07”及“HP-08”。本机在大型基板方面也体现了本公司的特长－高精度印刷，同时实现了与小型基板不相上下的周期时间。并且，我们正在以标准机种的价位提供着高级机种的功能。

　　近年来，随着手机、液晶电视等数码设备的不断升级，其核心部件印刷基板也正在实装的细微化、高密度化的同时向着大型化发展。另外，在生产设备方面，为了作到提高生产效率降低成本，有效处理率(单位时间的处理能力)的高速化以及人机界面等的易操作性也越来越受到用户的重视。

　　而顺应这些需求的，正是此次开发的 “HP-07”“和“HP-08”。 本机以本公司跨越约半世纪的锡膏印刷机的开发和制造实绩为基础，并融合了高精度印刷技术和高速控制技术开发而成，是对应大型基板锡膏印刷机的最先端机型。

　　“HP-07“和“HP-08”继承了本公司锡膏印刷机的特征――高刚性、高精度、高速动作性以及高精度定位功能的同时，又增加了以下的功能：

  1. 实现循环时间6秒（印刷时间除外）的业界最高速（本公司调查）
    （高级机型“HP-08”的情况时）
  2. 重复定位精度±0.010mm（３σ）（高级机型“HP-08“的情况时）
  3. 通过高速工作准备切换功能，降低品种切换时的时间浪费
  4. 装载摄像机、LED、照明、数字设定等各种支持功能
    5. 　

定　　价：120万元（HP-08）（标配）
　　　　　100万元（HP-07）（标配）
开始销售：2010年7月
销售目标：年300台

特征

  1. 业界最高速生产节拍和最高精度（本公司调查）
    • 实现循环时间6秒（高级机型“HP-08“的情况时）
      （印刷时间除外。使用本公司评价印刷板时，印刷循环时间约为13秒））
    • 实现重复定位精度 ±0.010mm（３σ）（高级机型“HP-08“的情况时）
  2. 业界最高速的工作准备切换功能（本公司调查）
    • 减轻操作人员的工作准备切换负担
      • 通过高速工作准备切换功能，降低品种切换时的时间浪费
  3. 高刚性、高精度、高速动作性及高充填、高转印、高稳定性印刷装置
    • 通过确立180μｍ间距凸点形成技术，实现高精度、高稳定性
    • 通过标准使用复合式刮刀、以及日立密封（HG）刮刀头（选配），可应对各种细微间距印刷的需求（本公司独有技术 专利编号 第3593595号）
  4. 利用新型清洁组件的高速清扫动作
    • 通过高速移动、高速卷纸，缩短了生产节拍
    • 通过湿式、干式、吸引式的组合和高效率的刮板喷嘴，可实现生产的连续稳定
    • 用纸更换便利、用纸消费量合理化
  5. 装载高精度识别定位系统
    • 摄像机LED照明数字设定
    • 装载标记形状最佳化系统“MARS（Mark configuration optimizing system）”
    • 装载高精度功能
    • 标记自动搜索功能（本公司独有技术 专利编号 第2799032号）
  6. 充实的支持功能
    • 朔源性功能
    • 可对生产管理信息、机器工作信息等的生产信息进行追踪（条码及QR码处理为选配）
    • 消耗品管理功能
    • 其他功能
      • 对应日、中、英（三国语）
      • I／O显示功能
      • 往返印刷功能
      • 锡膏干燥警报功能
      • 识别标记4个识别功能
      • 字模补正
      • 高精度5mm间距支撑销单元（选配）
      • 数据转换软件（选配）
      • 印刷锡膏2维验证功能
      • 其他

标准规格

项目 ＨＰ－０７ ＨＰ－０８
基板尺寸（L×W） mm Min50×50～Max620×510 Min50×50～Max620×510
适用最大尺寸（L×W） mm 736×736、750×750 736×736、750×750
基板厚度 mm 0.4～5.0 0.4～5.0
基板搬运方向 ― 左→右／右→左(选择) 左→右／右→左(选择)
标准方向 ― 跟前／里（选择） 跟前／里（选择）
印刷循环时间 ― 约8秒（印刷时间除外） 约6秒（印刷时间除外）
合格线 mm 895～930 895～930
使用气压 MPa 0.49～0.69 0.49～0.69
电源电压／容量 ― 三相AC200V 50/60Hz 3kVA 三相AC200V 50/60Hz 3kVA
产品重量 kg 约1,000 约1,000
外形尺寸（Ｌ×Ｗ×Ｈ） mm 1,314×1,630×1,430 1,314×1,630×1,430

2010年6月21日
株式会社 日立工业设备技术
日立（中国）有限公司
