控制系统

发电机组DCS系统总体结构

1. 日立既提供电站DCS系统，也是机、炉、电主机设备的制造厂家。
   • DCS系统结构采用单元机组+公共系统的方式。
   • 是统一(UNI-CONCEPT)系统：控制功能可覆盖大型机组控制的MCS、SCS、DAS、FSSS、DEH、MEH、AVR、旁路控制、脱硫、主要辅机和辅助车间等系统。
   • 开放系统：方便与第三方控制系统对接(包括SIS，MIS等），可消灭信息孤岛，实现全厂综合自动化。
2. 采用快速、稳定、可靠的机组级控制光纤传输通讯网络
   • 通讯速度1000Mbps，实现高速数据的通讯；
   • 遵从FDDI协议，可保证网络负荷在机组各种工况下的稳定。
   • 采用光纤作为整个网络的通讯介质，完全隔绝了电磁干扰对网络通讯的影响；
   • 站间最大通讯距离可达20KM；环网总长最大200KM。
   • 网络故障下的通讯保证：二重化环状冗余网络，令牌双方向传送，采用信息回绕（LOOP BACK）技术，实现高可靠性通讯。
3. 采用全分散、全冗余的电源系统及可靠的接地系统
   • 控制器电源及接口电源均采用全冗余、全分散配置方式，每个用电设备都有独立的电源装置，而且是双重化配置的；只要接地电阻不大于100Ω，系统就可以稳定工作。
4. 采用高功能、高可靠性的控制器
   • 使用RISC（精简指令集处理器）技术的R600系列控制器，其处理速度相当于同等主频的一般处理器的3-5倍；
   • 低功耗(仅1-2mW)，无需强制降温。
   • 适用于DEH，MCS，SCS，MBS，AVR，燃汽轮机控制等电厂控制功能；
   • 控制器的工作周期可根据需要以10ms的间隔设定，且在同一个控制器内可对不同的控制任务设定不同的控制周期；
   • 控制器冗余配置，无扰切换，对重要的保护功能可实现三重化系统配置；
   • 冗余控制器切换时间仅1毫秒。
5. 采用高功能、全中文化、使用便捷的友好人机界面
   • 彻底的汉化系统，所有功能、不同层面(组态、监视、操作等)都是汉化的，使用更方便、快捷、友好；
   • 采用快速、高效、准确的大宏命令分层嵌入式组态方式，组态、维护、使用方便灵活。

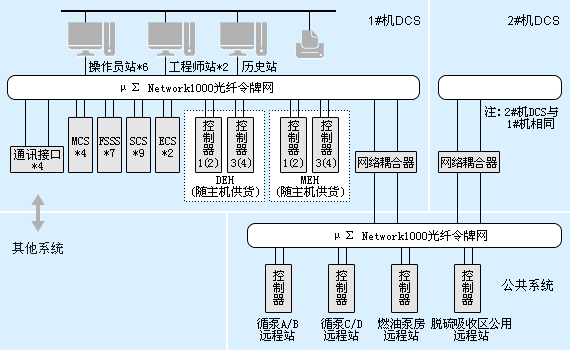

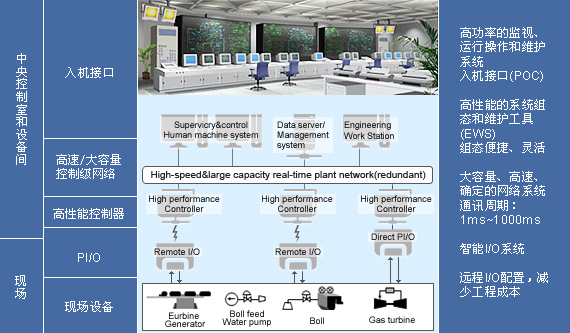

发电机组DCS系统构成图（例）

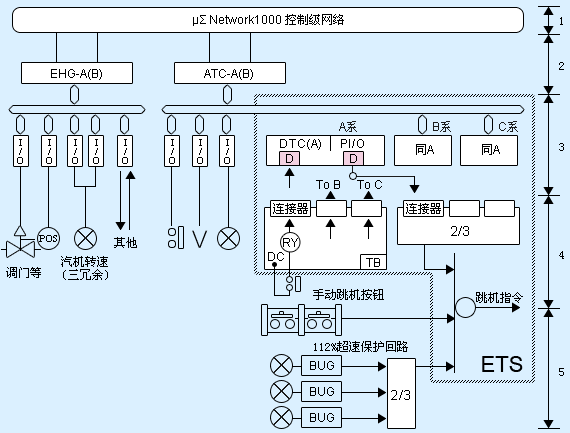

汽轮机控制及安全系统构成（例）

1. 控制级网络μΣ-Network-1000连接所有控制站点
2. 双重化冗余配置的电站专用控制器完成EHG和TAC功能及监视
3. 故障安全型三重化冗余配置的ETS专用数字保护控制器，可达mS级的保护速度，独立完成汽机保护功能，I/O系统同样三重化配置，表决输出
4. 配合保护处理器的三重化配置，同样配置三重化的I/O系统，形成不仅是CPU而是全控制器的三重化冗余系统，克服了故障下的误操作可能
5. ETS系统的输出、手动跳机操作、硬超速保护功能、共同构建完善、可靠的汽轮机保护系统

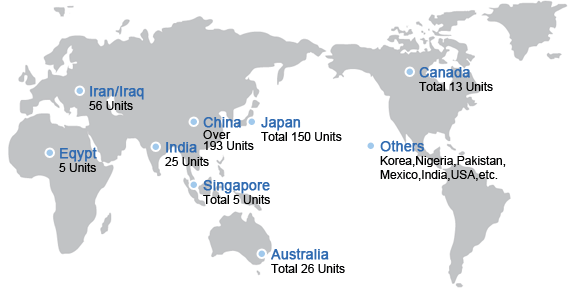

日立DCS系统在世界上的主要供货业绩
日立HIACS系列分散控制系统已经有超过500台套单元机组的供货业绩，
其中，在中国有193台（含DEH）

　　采用日立HIACS-5000M系统的中电投江西景德镇发电厂（2×660MW）超超临界燃煤发电1#机组自主厂房第一灌混凝土到完成168小时试运行仅用14.5个月，创造了世界同类机组工期最短记录。
